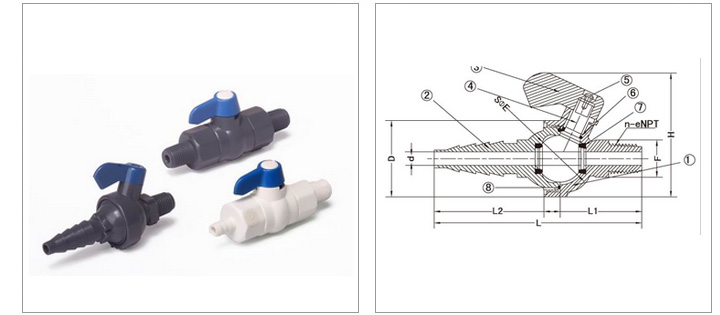

| Nominal | L | L1 | L2 | D | d | SФE | F | H | n-eNPT |
|---|---|---|---|---|---|---|---|---|---|
| 1/4” | 90 | 42 | 54.8 | 33 | 6 | 20.2 | 16 | 54 | 1/4”-19 |
| 序号 | 品名 | 材质 | 数量 |
|---|---|---|---|
| 1 | 本体 | UPVC | 1 |
| 2 | 特普 | UPVC | 1 |
| 3 | 把手 | ABS | 1 |
| 4 | 球体中心柱 | UPVC | 1 |
| 5 | 螺钉 | SUS202 | 1 |
| 6 | 球体中心柱O环 | EPDM | 1 |
| 7 | 球垫 | EPDM | 2 |
| 8 | 特普O环 | EPDM | 1 |
| Nominal | L | L1 | L2 | L3 | L4 | D | D1 | SФE | F | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/4” | 34 | 17 | 17 | 22.5 | 28 | 23 | 6 | 14 | 16 | 54 |
| 序号 | 品名 | 材质 | 数量 |
|---|---|---|---|
| 1 | 把手 | ABS | 1 |
| 2 | 中心柱 | UPVC/CPVC/PP/PVDF | 1 |
| 3 | 中心柱固定件 | UPVC/CPVC/PP/PVDF | 1 |
| 4 | 本体 | UPVC/CPVC/PP/PVDF | 1 |
| 5 | 特普（1/4”PT内丝） | UPVC/CPVC/PP/PVDF | 1 |
| 6 | 特普（1/4”PT外丝） | UPVC/CPVC/PP/PVDF | 1 |
| 7 | 特普（插1/4”软管） | PP/PVDF | 1 |
| 8 | 1/4”螺帽 | PP/PVDF | 1 |
| 9 | 1/4”卡套（缩紧） | PVDF | 1 |
| 10 | 1/4”卡套（密封） | PP/PVDF | 1 |
| 11 | 特普（3/8”PT外丝） | PP/PVDF | 1 |
| 12 | 3/8”螺帽 | PP/PVDF | 1 |
| 13 | 3/8”卡套（缩紧） | PVDF | 1 |
| 14 | 3/8”卡套（密封） | PP/PVDF | 1 |
| 15 | 中心柱O环 | EPDM/FPM | 2 |
| 16 | 特普垫片 | EPDM/PTFE | 2 |
